析出硬化系ステンレス鋼（PHステンレス鋼）の17-7PH、15-7PHなどの鋼種名の由来や17-7PH、15-7PHと同様に成分値が元になっている材質名について解説しております。

PHステンレス鋼とは？
17-7PHとは？数字やアルファベットの意味は？
17-7PH以外にもPHが付く鋼種名
1. 15-7PH
2. 17-4PH
その他、材質名に成分値が入っている材料
1. 当社で取り扱いのある材料

PHステンレス鋼とは？

PHステンレス鋼とは、析出硬化系ステンレス鋼の別称で、析出硬化の英訳 Precipitation Hardeningの頭文字をとってPHと付けられています。
析出硬化系ステンレス鋼は、クロム-ニッケル系のステンレス鋼にアルミ、チタン、ニオブ、銅などを添加し、それらの化合物を析出させることで強度を高められる材料です。
この種類はステンレス鋼としての耐食性を有しながら、析出硬化で強度を高められるため、航空機などの信頼性を求められる用途にも使用されています。

17-7PHとは？数字やアルファベットの意味は？

「17-7PH（ジュウナナ・ナナピーエイチ）」は析出硬化系ステンレス鋼の代表鋼種SUS631の別称です。

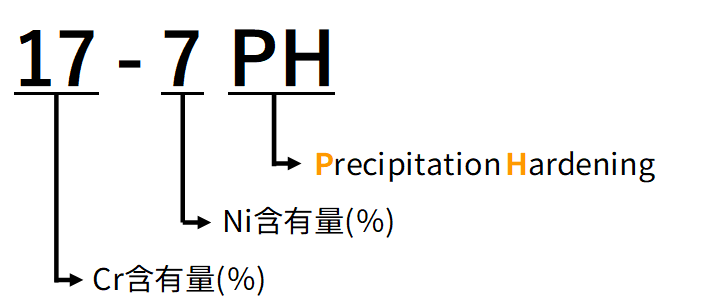

最初の数字「17」がクロム(Cr)、次の数字「7」がニッケル(Ni)の成分含有量を表していて、その後ろに析出硬化を表すPH（Precipitation Hardening）が付いています。

ちょこっとメモ

17-7PHはアームコ社（現AK Steel）というアメリカの会社で開発されました。析出硬化型ステンレス鋼の初期は主に軍事用として利用されていたことから、アメリカの軍規格AMSやMILなどで採用されたようです。その後、他の析出硬化型ステンレス鋼や耐熱鋼などと共にAISI（アメリカ鉄鋼協会規格）に定められ、汎用鋼として用途が拡大し、JIS規格にも採用されるようになりました。

17-7PH以外にもPHが付く鋼種名

前述の通り、17-7PHはSUS631の別称と解説いたしましたが、これ以外にも同様にPHが入った鋼種名があります。

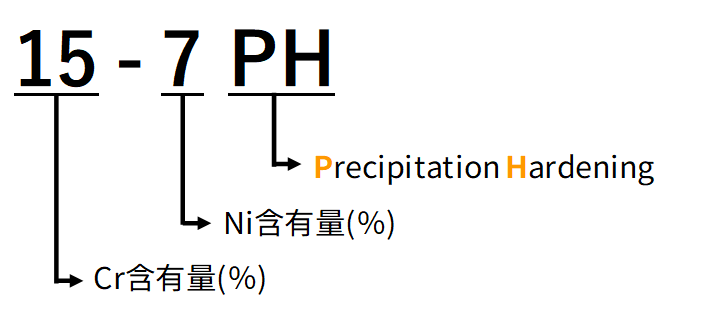

15-7PH

SUS632J1の別称です。15Cr-7NiにCuとTiを添加した材料です。

17-7PHと15-7PH(SUS631とSUS632J1)の主な違いは、冷間圧延率による硬さ上昇、析出硬化熱処理（H処理）による硬さ上昇量です。

詳しくはこちらに記載していますのでご覧ください。

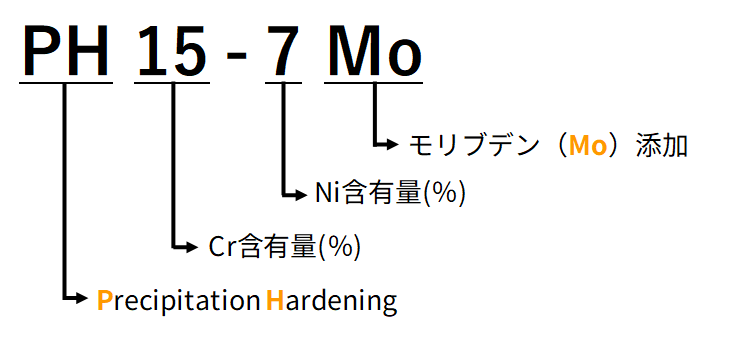

また、15-7PHと近い鋼種にはAISI632（UNS S15700）の「PH 15-7Mo」などもあります。

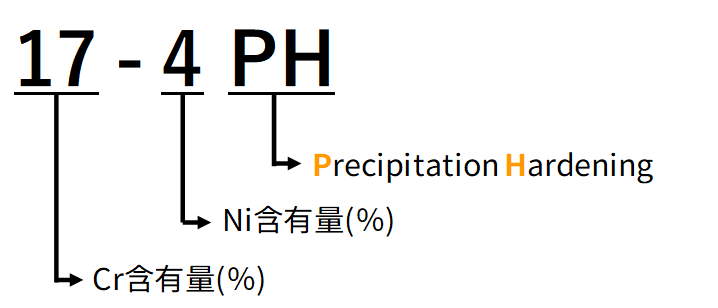

17-4PH

SUS630の別称です。17Cr-4NiにCuやNbを添加した材料です。

その他、材質名に成分値が入っている材料

これらのような成分を用いた記載の仕方は、材質名を見ただけで特徴を捉えやすい人もいらっしゃるのではないでしょうか。言語が異なっても成分からどんな材料か伝わるのかもしれませんね。

他にはどんなものがあるか、成分由来の通称をもった材料をピックアップしてみました。

横にスクロールしてご覧いただけます。

成分由来の材質名	規格	分類その他名称	説明
SK85	JIS	炭素工具鋼	Steel Kogu(工具)　C含有量 0.8-0.9%の中心0.85
SK95	JIS	炭素工具鋼	Steel Kogu(工具)　C含有量 0.9-1.0%の中心0.95
S50C	JIS	炭素鋼	Steel 0.47-0.53%の中心0.50のC含有量
S45C	JIS	炭素鋼	Steel 0.42-0.48%の中心0.45のC含有量
S20C	JIS	炭素鋼	Steel 0.18-0.23%の中心0.20のC含有量
Ti 3-2.5	通称	βチタン	Ti基-Al3%-V2.5%の含有量
Ti 15-3-3-3	通称	βチタン	Ti基-V15%-Cr3%-Sn3%-Al3%の含有量
NiCr8020	DIN	NCH-1	NiとCrの含有量がおおよそ80%と20%
NiCr6015	DIN	NCH-2	NiとCrの含有量がおおよそ60%と15%
CuMn12Ni	DIN	マンガニン	Cu基-Mn12%の含有量+Ni添加
CuMn7Sn	DIN	ゼラニン30	Cu基-Mn7%の含有量+Sn添加
