TOKKIN® 350｜析出硬化系ステンレス鋼｜精密金属材料の特殊金属エクセル(TOKKIN)

ステンレス鋼

析出硬化系

TOKKIN® 350｜析出硬化系ステンレス鋼

疲労特性

高耐食性

析出硬化（時効硬化）

製品ラインナップ

試作・見積り依頼

概要・特徴

TOKKIN® 350は、Cr-Ni-Mo系の析出硬化系ステンレス鋼です。溶体化処理状態や焼鈍状態では優れた加工性をもち、熱処理により高い強度が得られます。
他の析出硬化系ステンレス鋼と比較し、モリブデン（Mo）が添加されているため耐食性が高く、アルミニウム（Al）やチタン（Ti）を含有していないため溶接性に優れます。また疲労強度にも優れるため、繰り返し応力に対して長寿命が必要なベローズやダイヤフラム、作動弁などに使用されます。

主な用途

ベローズ、ダイヤフラム、バルブ、エアコン用の作動弁、時計部品

対応可能形状

製造可能範囲（コイル、板）

板厚

0.030～1.0mm

幅

3.0～300mm

長さ

コイルもしくは L2000mm以下のシート

当社で製造するコイルやシート材の製造範囲です。

規格

UNS

S35000

ASTM

A693(Type 633)

AMS

5548

AISI

633

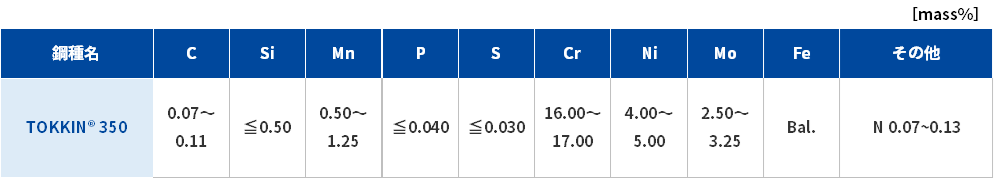

化学成分

物理的性質

以下は焼鈍状態での数値となります。

密度

7.92 g/cm³

比熱

461 J/(kg・K)

電気抵抗

79 μΩ・cm

熱膨張係数

15.2×10^-6/K (25～100℃)

熱伝導率

15.4 W/(m・K) (100℃)

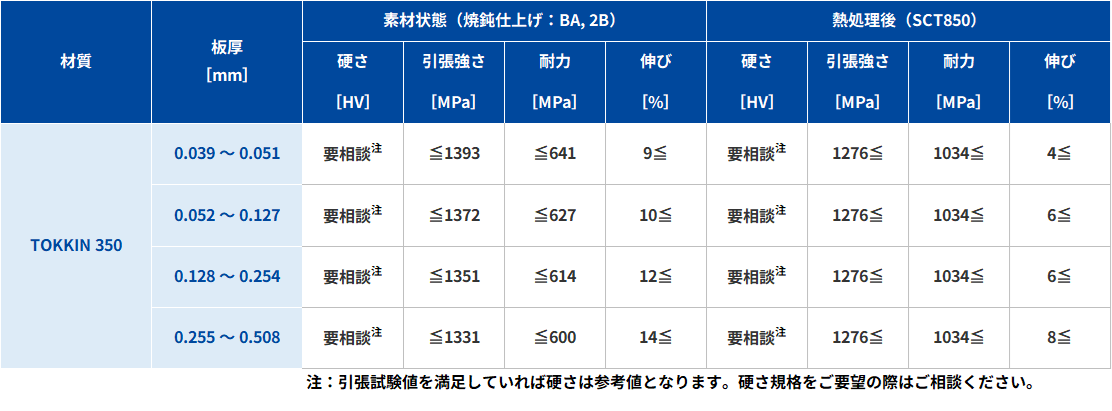

機械的性質

一般的にTOKKIN 350は焼鈍した材料に歪み補正のため、軽くスキンパス圧延をした2B仕上げで供給されます。 2B仕上げでも機械的特性はAMS5548規格の焼鈍状態の要請を満たします。

熱処理

TOKKIN 350は時効硬化（析出硬化）を人工的に行うことができる鋼種です。
焼鈍状態から析出硬化させ高い強度を持たせるために、以下の2つの処理を行います。
①焼鈍状態の準安定オーステナイト組織をマルテンサイト組織に変態させる一次硬化処理
②完全に硬化させる析出硬化処理

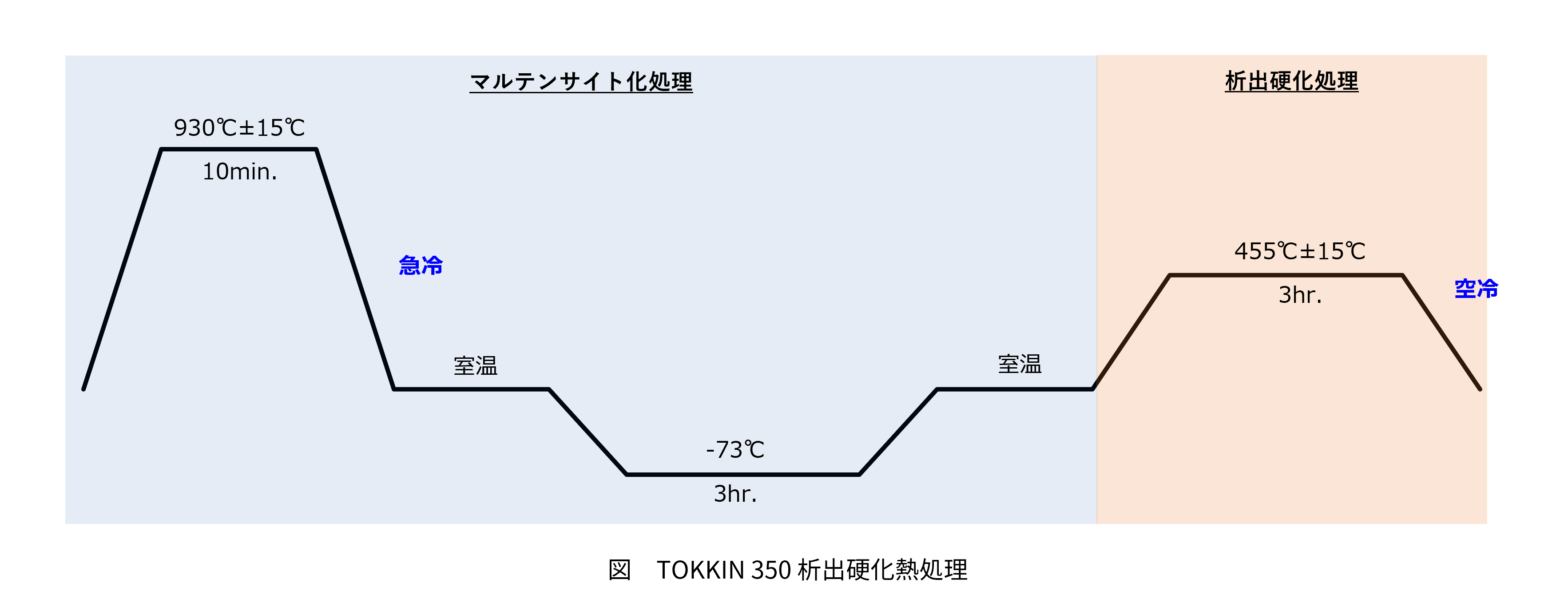

熱処理条件は下図を参照ください。

耐食性

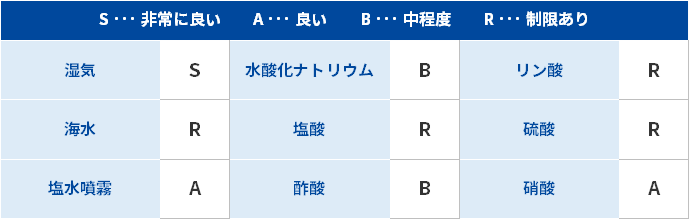

各腐食環境下での耐食性は下表の通りです。
