JIN® Series

高強度高延性ステンレス鋼 JIN®(ジン)
TOKKIN 350 JIN , 301 JIN

製品概要

当社独自に考案された工法「JIN®(ジン)」により、通常の製法では得られない高い強度と優れた加工性を併せ持つ材料です。
最大35000MPa%に達する耐力(YS)×延性(EL)バランスは世界最高レベルで、日本金属学会 第41回「技術開発賞」を受賞しています。
第41回日本金属学会技術開発賞受賞のお知らせ

現在、TOKKIN 350 JINとTOKKIN 301 JINの2つの鋼種でラインナップがあり、要求される特性値によってお選びいただけます。

対応可能形状

コイル、シート

製造可能寸法

板厚: 0.030~0.60mm ※0.030~0.10mm および 0.30~0.60mmは要相談

幅 : 3~300mm

長さ: COIL もしくは 長さ2,000mm以下

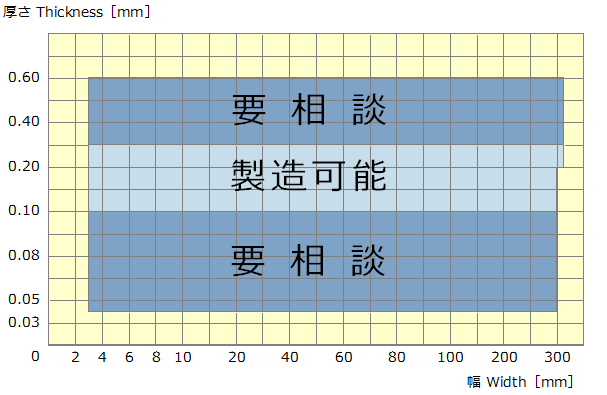

JINシリーズ_製造可能寸法

JIN®のメリット

JINシリーズと一般的なばね用ステンレス鋼SUS301, SUS304の耐力(YS)伸び率(EL)のバランス図は右図の通りです。高い強度ながら延性も併せ持つため、これまでのばね用ステンレス鋼では難しかった加工形状も実現できます。


  1. 高強度と高延性の両立
  2. 機械的異方性が小さい
  3. 耐食性が高い
JINseries

化学成分

横にスクロールしてご覧いただけます。

鋼種名 C Si Mn P S Cr Ni Mo Fe N
TOKKIN 350 JIN
(TOKKIN 350)
0.07~0.11 ≦0.50 0.50~1.25 ≦0.040 ≦0.030 16.00~17.00 4.00~5.00 2.50~3.25 Bal. 0.07~0.13
TOKKIN 301 JIN
(SUS301)
≦0.15 ≦1.00 ≦2.00 ≦0.045 ≦0.030 16.00~18.00 6.00~8.00 - Bal. -

機械的性質

TOKKIN 350 JINとTOKKIN 301 JINの機械的性質は下表の通りです。 ※代表値は一例で、保証値ではありません。

横にスクロールしてご覧いただけます。

鋼種 区分 耐力
[MPa]
引張強さ
[MPa]
伸び
[%]
硬さ
[HV]
TOKKIN 350 JIN 規格値 1430≦ 1500≦ 16≦ 460≦
代表値 1523 1567 23 472
TOKKIN 301 JIN 参考規格※ 400≦ 1500≦ 12≦ -
代表値 1503 1586 20 496
SUS301-H 代表値 1500 1570 9 445
SUS301-3/4H 代表値 900 1370 22 390
※規格値は別途相談となります。

TOKKIN 350 JIN®の引張試験動画

TOKKIN 350 JIN®と一般的なSUS301-Hを比較した引張試験の動画(42秒)です。
伸び率やSS曲線の違いも確認できますので、ぜひご覧ください。

異方性

TOKKIN 350 JIN、TOKKIN 301 JIN®ともに加工時の異方性が小さいため、加工の向きを気にすることなくご使用いただけます。
SUS301は異方性が強いため、TD方向(圧延方向と平行)に曲げるとクラックが発生しやすくなります。

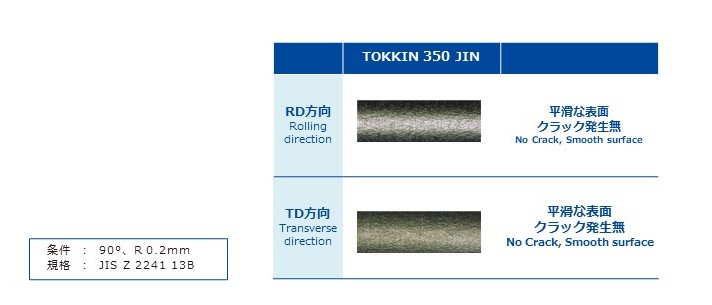

TOKKIN350JINの異方性

TOKKIN 350 JIN®

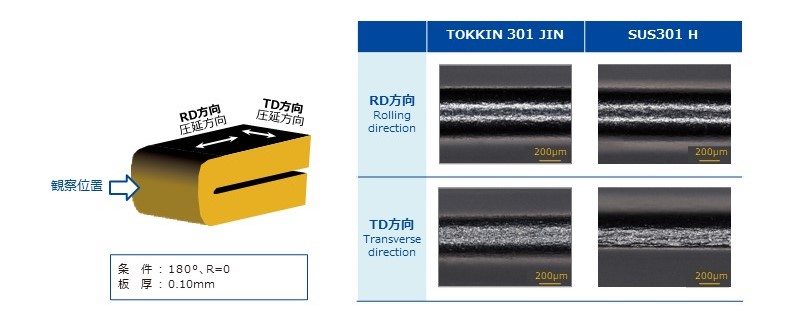

TOKKIN350JINの異方性

TOKKIN 301 JIN®

耐食性

TOKKIN 350 JIN®、TOKKIN 301 JIN®は、高い耐孔食性を有しています。

カタログダウンロード

高強度・高延性 TOKKIN 350JIN

高強度・高延性
TOKKIN 350 JIN®

高強度・高延性
TOKKIN 301 JIN®
