概要・特徴

nanoMAG®は、当社独自の結晶粒微細化技術により「極めて高い強度」と「優れた軟磁気特性」を両立させたステンレス鋼です。電磁軟鉄と比較し、強度が5倍ほどあるため、ロータコアのように高速回転により強い遠心力がかかるような用途にも使用することができます。

nanoMAG®の主な特長は以下の通りです。

(1) 極めて高い強度
　引張強さTS 2000MPa級（SUS301-EH相当以上）

(2) 優れた軟磁気特性
　最大磁束密度　1.5T（フェライト系ステンレス鋼相当）

(3) 良好な耐食性
　フェライト系ステンレス鋼相当以上

詳細の情報は本製品資料（ダウンロード）にてご確認ください。

主な用途

ロータコア、モーターコア、磁気シールド

対応可能形状

製造可能範囲（コイル、板）

板厚

0.020～0.12mm

幅

250mm以下

長さ

コイルもしくは L2000mm以下のシート

当社で製造するコイルやシート材の製造範囲です。

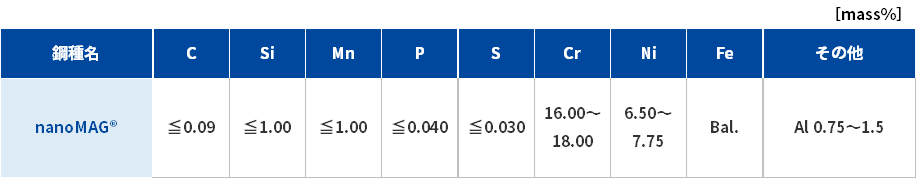

化学成分

物理的性質

密度

7.81 g/cm³

比熱

420 J/(kg・K)

電気抵抗

79 μΩ・cm

ヤング率

R仕上げ： 204 GPa　CH仕上げ： 260 GPa

熱膨張係数

15.3×10^-6/K（0～100℃）

熱伝導率

R仕上げ： 16 W/(m・K)

融点

1414-1447 ℃

磁性

軟磁性

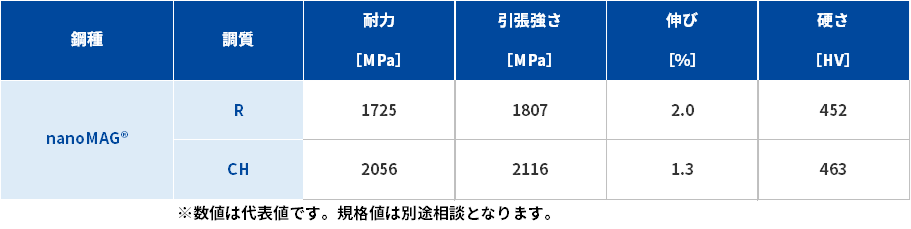

機械的性質

R仕上げとCH後の機械的性質の代表値は下表の通りです。
規格値などは別途ご相談ください。

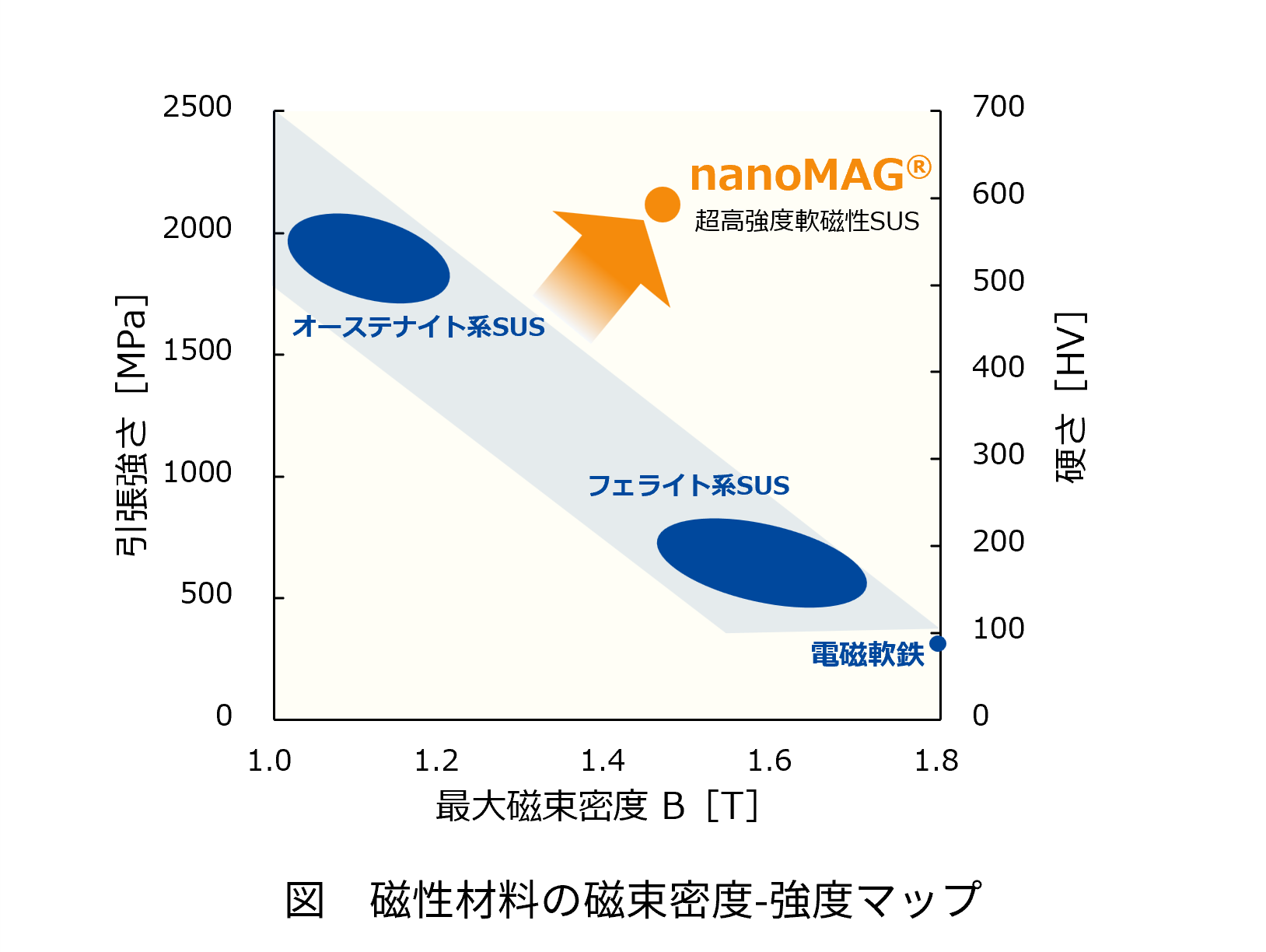

最大磁束密度と強度の関係

nanoMAG®は、軟磁性材料の電磁軟鉄やフェライト系ステンレス鋼と比較して、圧倒的に高い強度を有します。
