電磁軟鉄（純鉄）

SUY-1 ｜電磁軟鉄

概要・特徴

SUY-1は、極低炭素、低不純物の軟鋼です。
［JIS C2504 電磁軟鉄］に規定される鋼種であり、一般的に“純鉄”と呼称されています。
SUYは、磁気特性の値によって0種（SUY-0）から3種（SUY-3）まで4種類の分類がありますが、当社ではSUY-1（1種）を製造しています。
炭素量、不純物が共に低く、絞り性、軟磁性材料としての特性が良好^※なため、主にモーター用途として使用されます。なお最近では磁気シールドとしての用途も多くなってきております。
※磁気特性として磁束密度、保磁力が挙げられ、冷間加工後、再度磁気焼鈍を行うと最大限の特性が発揮できます。

SUYPとSUYBの違い

SUYの後ろにPやBを付け、SUYP-1やSUYB-1と表記されている場合があります。
これはP：Plate（板・帯・条）、B：Bar（棒・線）の意味であり、鋼種名内で形状を表したものとなります。
例）SUYP-1　＝　P（板・帯・条）の形状をしたSUY-1の意味

主な用途

深絞り用、コイニング等、電磁用等、モーターヨーク、磁気遮藪板

対応可能形状

製造可能範囲（コイル、板）

板厚

0.030～2.5mm

幅

3.0～300mm

長さ

コイルもしくは L2000mm以下のシート

当社で製造するコイルやシート材の製造範囲です。

規格

当社では特に指定のない場合、JIS規格に準拠して製造いたします。

JIS

SUY-1 (C2504)

化学成分

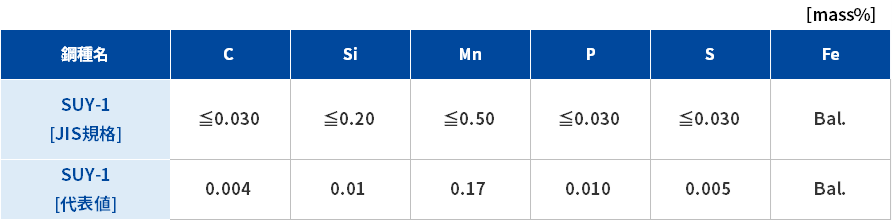

JIS規格と当社成分例は下表の通りです。

物理的性質

※鉄（Fe-0.06C）の代表値を参考として掲載しています。

密度

7.87 g/cm³

比熱

481 J/(kg・K)

電気抵抗

13 μΩ・cm

ヤング率

206 GPa

熱膨張係数

11.7×10^-6/K (0～100℃)

熱伝導率

73.3 W/(m・K)

磁性

常時磁性あり　※詳細は磁気特性の欄をご覧ください。

機械的性質

SUY-1の機械的性質は以下の通りです。
一般的にスキンパス材で提供されますが、ご希望に応じて硬質での製造も可能です。

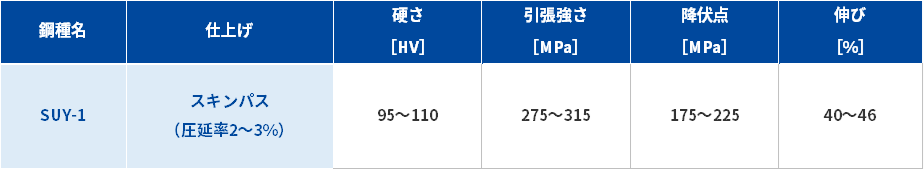

下表は、「スキンパス材（圧延率2～3％）の代表的な機械的性質」

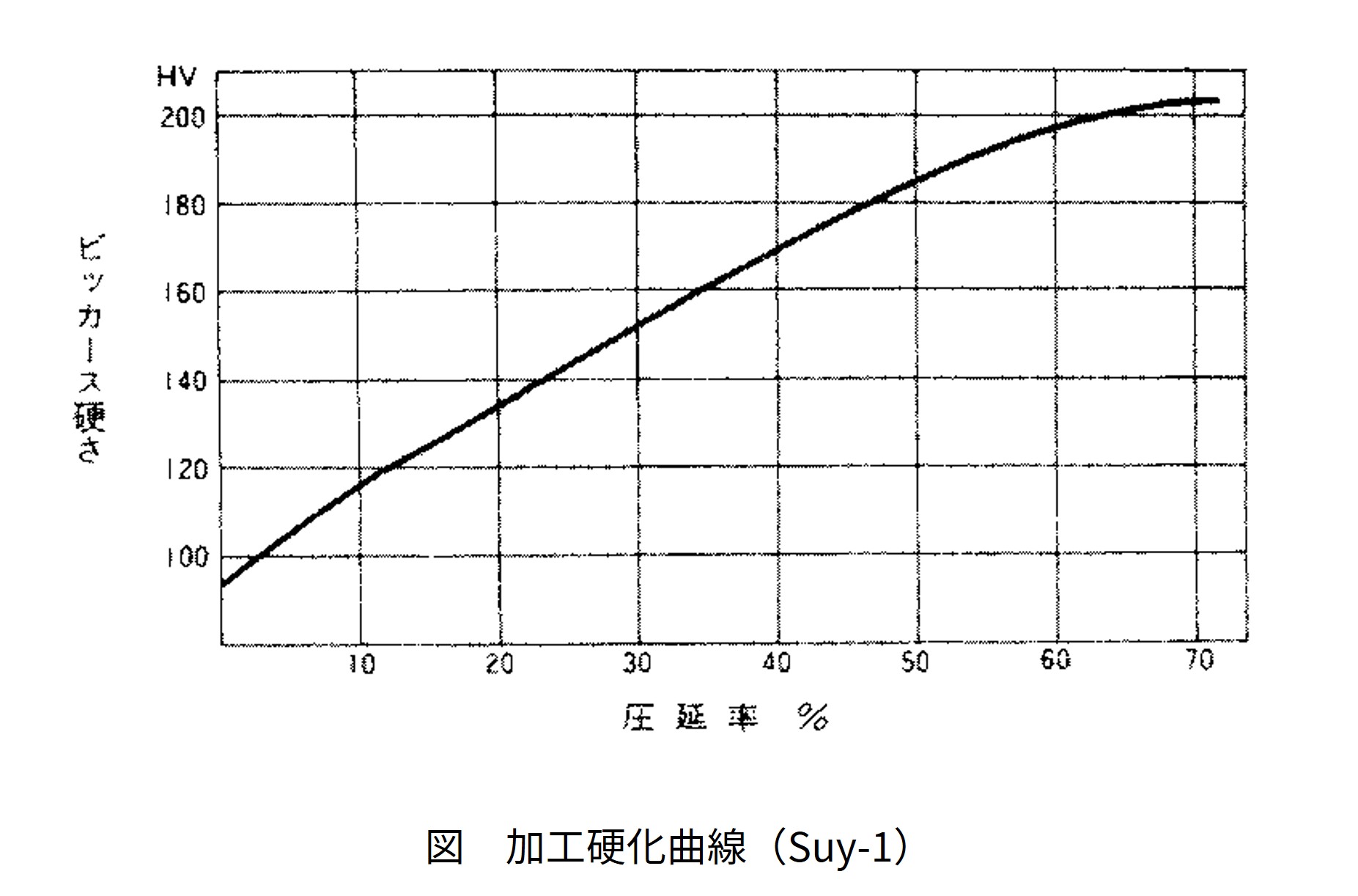

グラフは、「焼鈍材に冷間圧延を施した場合の硬さの変化」　を示します。

磁気特性

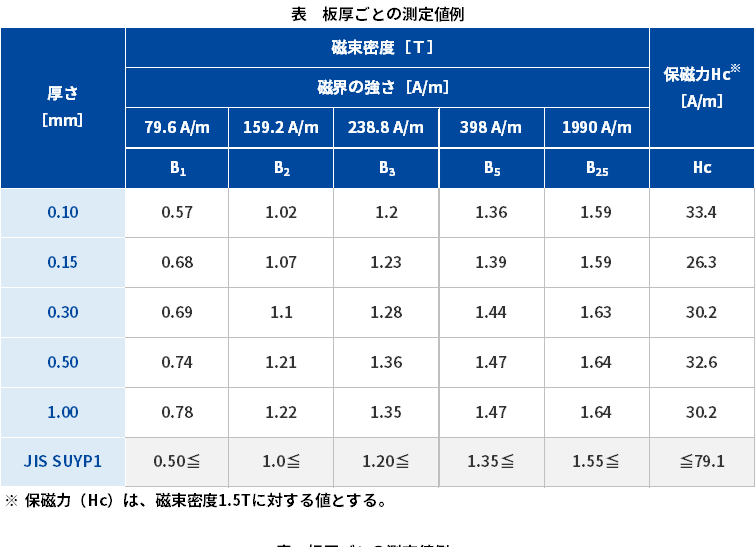

板厚0.10mm以上で［850℃×3h保持後、徐冷］の条件で磁気焼鈍を施したものは、下表の通りJIS SUY-1の規格を満足いたします。

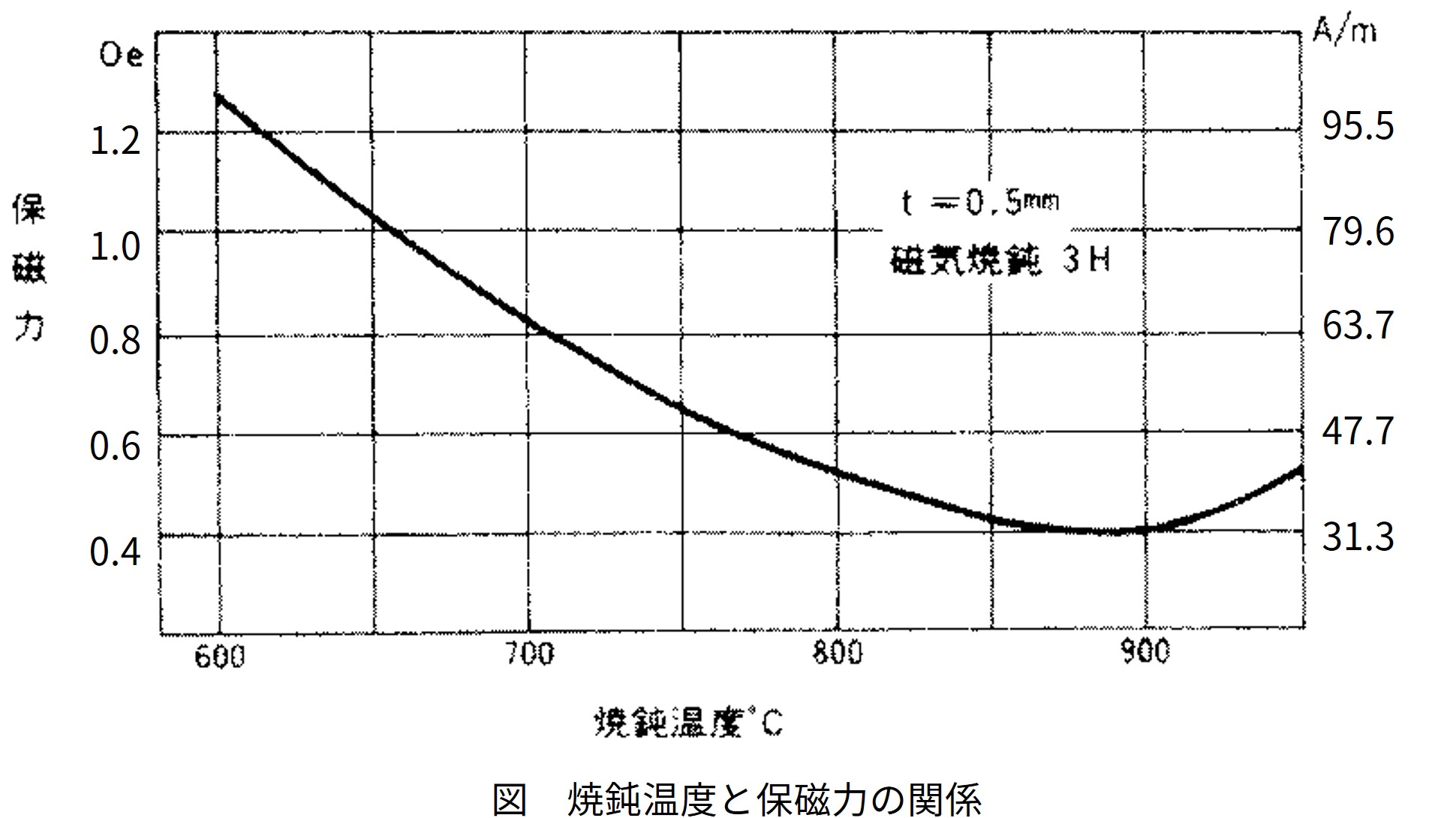

また、「焼鈍温度と保磁力の関係」は下図の通りで、JIS SUY-1と同じ特性を有しています。
