表面粗さとは?粗さパラメータの種類とJIS規格の比較
表面粗さとは、物体表面の凹凸を数値や記号で表したものです。この記事では、粗さパラメーターの種類、表面粗さ JIS規格の比較、基準長さや評価長さ、断面曲線などの用語について分かりやすく解説いたします。

表面粗さとは

表面粗さとは、物体表面の凹凸を数値や記号で表したものです。評価したい内容に応じて計算式(パラメータ)が異なり、代表的な粗さパラメータには、以下のものがあります。





粗さパラメータの種類

最大粗さ高さ [Rz、JIS’94 で Ry]

基準長さにおける粗さ曲線の山高さ Zp の最大値と山深さ Zv の最大との和。JIS’82、JIS’94 では記号 Rz は「十点平均粗さ」を指示するために使用されています。旧規格の Rz を測定する表面粗さ測定器が使用されている場合、新旧規格による測定値の差が無視できるほど小さいとは限らないので、既に発行されている文書情報及び、図面を用いる場合には、注意が必要です。

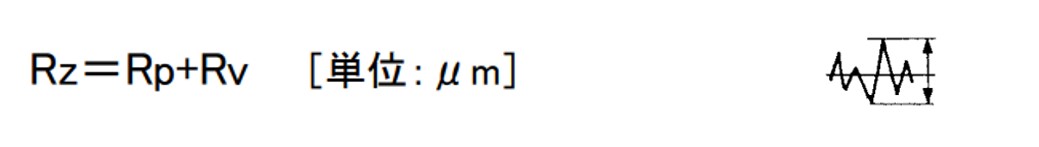

最大粗さ高さの計算式





最大断面高さ[Pt、JIS’82でRmax]

評価長さにおける断面曲線の山高さ Zp の最大値と谷深さ Zv の最大値との和。
基準長さではなく評価長さによって定義されますので、Rz(輪郭曲線の最大高さ)とは評価が異なります。

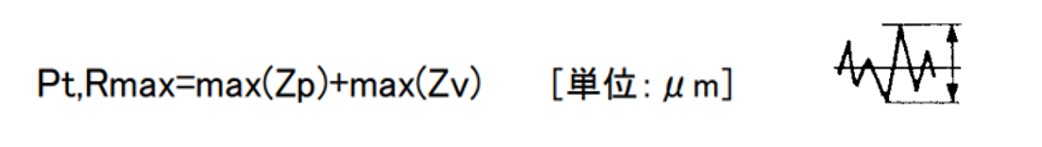

最大断面高さの計算式





算術平均粗さ[Ra]

中心線粗さは、位相補償フィルタによる粗さ曲線の、その中心線を X 軸、縦倍率方向を Y 軸とし、粗さ曲線をy=f(x)で表わしたとき、次式によって求められる値をいいます。

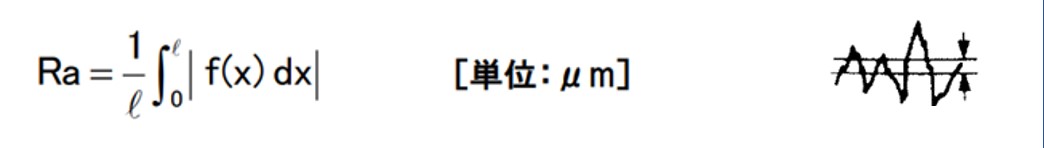

算術平均粗さの計算式





中心線平均粗さ[Ra75、JIS’82でRa]

カットオフ値 λc75 の 2RC フィルタによる粗さ曲線(75%)の評価長さにおける次式によって求められる値をいいます。

alt="中心線平均粗さの計算式"





10点平均粗さ[RzJIS]

10点平均粗さは、測定した粗さ曲線より平均線に平行で横切らない直線から縦倍率方向に測定した最高5番目までの山頂の標高の平均値と最深から5番目までの谷底の平均値との差をいいます。

中心線平均粗さの計算式





表面粗さ 用語解説

基準長さ

輪郭曲線のパラメータを計算するために抜き取る X 軸方向の長さ。また、断面曲線用の基準長さは評価長さと同等です。





評価長さ

輪郭曲線の X 軸方向長さ。評価長さは1つ以上の基準長さを含みます。





断面曲線

実表面に垂直な平面によって切断したとき、その切り口に現れる曲線のことをいいます。





粗さ曲線

カットオフ値λc の高域フィルタによって、断面曲線から長波長成分を遮断して得た輪郭曲線。この輪郭曲線は、意図的に修正された曲線になります。





表面粗さ JIS規格の比較(新旧 対比表)

JISの改訂に伴ってパラメータの記号が変わっており、同じ記号でも意味が異なる場合がありますので下表参考にご留意ください。

横にスクロールしてご覧いただけます。

曲線とパラメータの比較 JIS’82 JIS’94 JIS’01
断面曲線 フィルタ無し
アナログ信号
フィルタ無し
デジタル信号
λs フィルタ
デジタル信号
最大断面高さ Rmax Pt
十点平均粗さ Rz
粗さ曲線 2RC フィルタ
カットオフ値λc
ガウシアンフィルタ
短波長λc
ガウシアンフィルタ
カットオフ値λc-λs
最大粗さ高さ Ry Rz
十点平均粗さ Rz Rzjis
中心線平均粗さ Ra Ra75 Ra75
算術平均粗さ Ra Ra





当社 表面粗さ 規格参考値

当社の表面粗さ規格参考値は以下の通りとなります。

横にスクロールしてご覧いただけます。

仕上げ 鋼種 算術平均粗さRa[µm] 最大高さRz[µm] 光沢度(GU 60°)
光沢(BA/BR/2B)
※標準の圧延仕上げも含む
SUS301/SUS304
SUS316/SUS316L
SUS430
0.03~0.15 0.30~2.00 200-600
半光沢・セミダル SUS301/SUS304
SUS316/SUS316L
SUS430
0.10~0.30 0.50~4.00 140-450
ダル SUS301/SUS304
SUS316/SUS316L
SUS430
0.20~0.60 1.00~ 100-350
  1. 数値は製造可能範囲です。保証範囲ではありません。
  2. 数値の標準板厚は、0.10-0.50mmです。
  3. 数値の標準板厚は、0.10-0.50mmです。
