Pre-coat metal strip

塗装鋼帯及び鋼板 オビワンコート
OVIONE®コート

製品概要

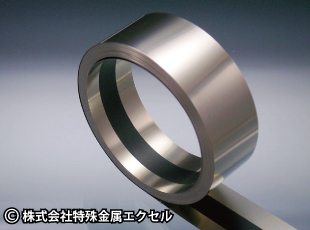

OVIONE®コート(オビワンコート)は帯状の金属材料に樹脂を焼付けでコーティングした材料です。
金属材料に、コーティングすることで絶縁性・摺動性などの機能を加えることができます。
工程の短縮・トータルコストの削減・小型化などを実現をいたします。

OVIONEコート

主な用途

シールドケース、インダクタ、コネクタ、端子、抵抗器、医療用のキャップ、自動車用の摺動部品やホーン、時計・計器の針、デジカメ・ピックアップ部品、ヒートスプレッダー など

対応可能形状

形状

製造範囲

コーティングの種類

当社で取り扱いのあるコーティングの種類とその特徴は下表の通りです。

横にスクロールしてご覧いただけます。

コーティング名 ベース樹脂 主な特徴 塗装パターン
全面
(片面・両面)
ストライプ
(幅3mm以上)
コートE エポキシ系樹脂 優れた付着力・高耐食性・絶縁性(108~1015Ω・cm)
コートS PES系樹脂 耐熱性・遮光性・耐薬品性 要相談
コートEF エポキシ+フッ素樹脂 優れた付着力・高耐食性・摺動性(低摩擦性)
コートP ポリエステル系樹脂 優れた加工性・外観色

製造可能寸法

横にスクロールしてご覧いただけます。

スタイル 塗装パターン
全面(片面・両面) ストライプ(幅3mm以上)
母材 銅合金・ニッケル合金・アルミ合金・各種ステンレス等
母材板厚 0.10~0.60mm(0.10mm未満は要相談)
製品幅 300mm以下(300~350mmは要相談)
コーティング膜厚 1コート 6±2μm、2コート 12±4μm
(コーティング種類によって変わります)
6±2μm
(コーティング種類によって変わります)
最低標準ロット 100kg (量産標準ロット300kg)

塗装パターン

これまでに製造した塗装パターン例を掲載します。

オビワン 塗装パターン

用途別×コーティング付加機能 使用例

用途毎に使用されているコーティング付加機能をまとめました。

横にスクロールしてご覧いただけます。

  用途例
  PC スマートフォン カメラ オーディオ

コーティングで
付与できる機能
絶縁性
半田濡れ上がり防止
マーキング
低摩擦性
遮光性

コーティングにより付加できる機能

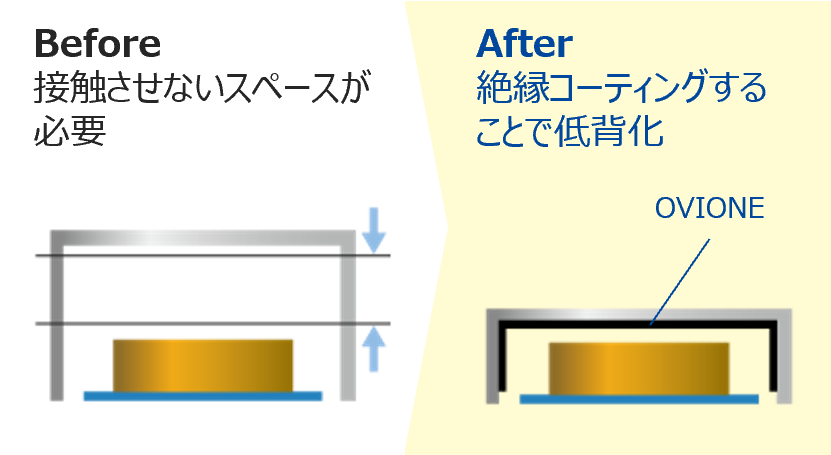

絶縁性

金属材料では達成できない絶縁性を付加できます。基板等の低背化や、後工程で絶縁シール貼りが不要となります。

用途 : シールドケース、コネクタ、端子、抵抗器

オビワン付与機能ー絶縁性

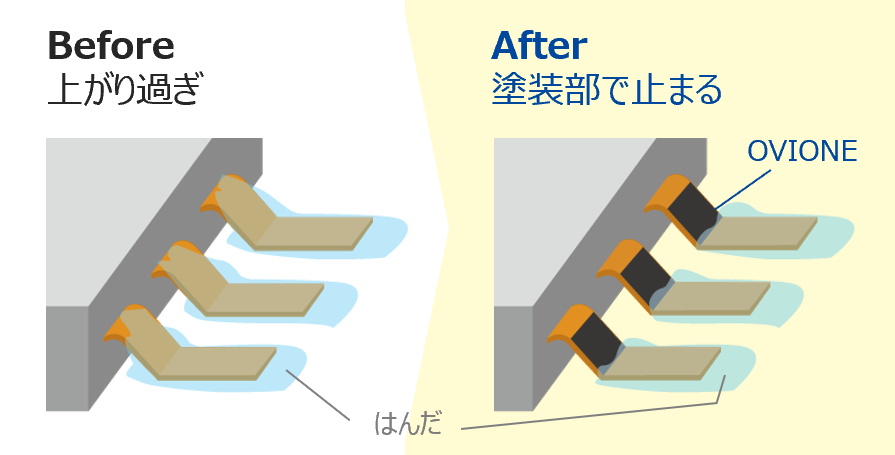

半田濡れ上がり防止

半田付けする際、オビワン塗装部に半田の濡れ上がりを防ぐことができます。
またオビワンをめっきラインに通してもオビワン塗装部分にめっきは乗りません。

用途 : インダクタ・コネクタ・端子

オビワン付与機能ー半田濡れ上がり防止

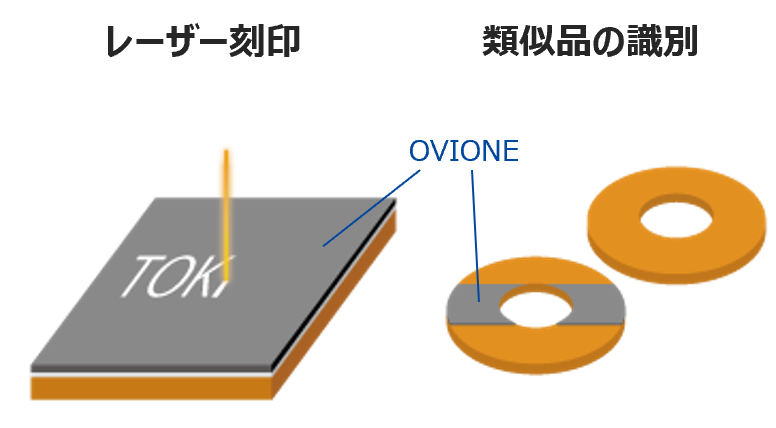

マーキング

マーキング用途で使用することができ、類似した部品の選定を容易にさせます。

用途 : ヒートスプレッダー、インダクタ、可変抵抗器

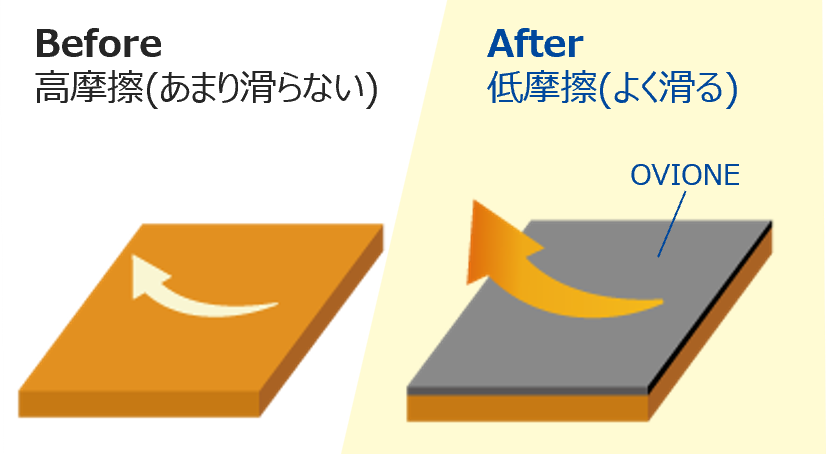

低摩擦性

適切な樹脂を使用することにより、金属単体と比較し低い摩擦係数を持たせることが可能です。

用途 : 医療用のキャップ、自動車の摺動部品

オビワン付与機能ー低摩擦性

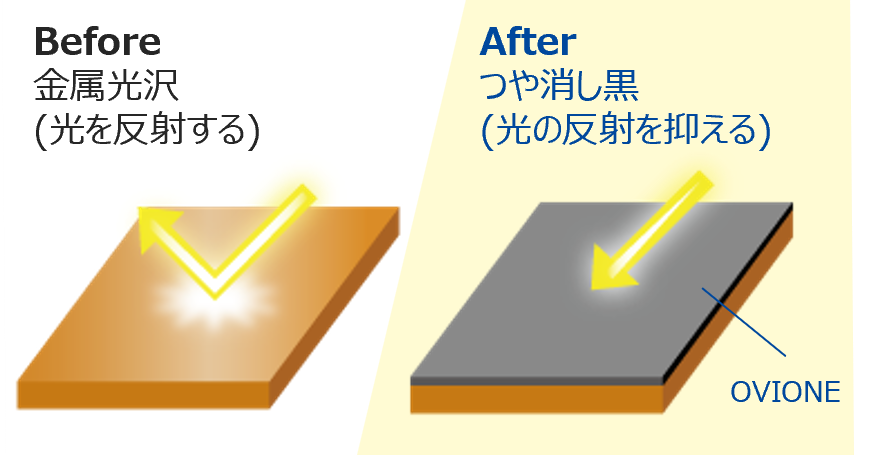

遮光性

黒色ツヤ消し塗装をすることにより光の反射率を低下させます。

用途 : デジカメ・ピックアップ部品

TOKKINの特長

当社では、全面塗装・ストライプ塗装など多様な塗装パターンに対応しており、ご要望に合わせてオーダーメイドで製造いたします。


  • 工程短縮
    後塗装により工程の短縮につながります。
  • 金属×樹脂機能
    樹脂の種類や成分の配合を変化させることにより、材料に様々な機能を付加することができます。
  • ストライプ塗装
    ストライプ塗装を行うことにより必要な部分のみにコーティングすることができます。
  • 塗膜面が均一
    ロールで塗布し焼き付けていくので、 後塗装と比較し、塗膜面が均一です。
  • 数量
     最小標準ロット300kg~と少量生産可能。また300kg未満のロットも別途ご相談ください。
