M1|高清浄度鋼

みがき特殊鋼

メリヤス針・繊維機械部品用

M1|高清浄度鋼

概要・特徴

M1は、当社オリジナルの鋼種で、繊維機械部品用にラインナップされた材料です。
SK95(炭素含有量0.95%程度の高炭素鋼)をベースに、良好な熱処理特性と高い清浄度を持ち、Mo添加により耐摩耗性を向上させた鋼種です。SK95と同等の加工性を持ちます。

主な用途

メリヤス針、メリヤス関連部品、繊維機械部品

対応可能形状

製造可能範囲(コイル、板)

板厚

0.10~2.0mm

3.0~300mm

長さ

コイル もしくは L2000mm以下のシート

当社で製造するコイルやシート材の製造範囲です。

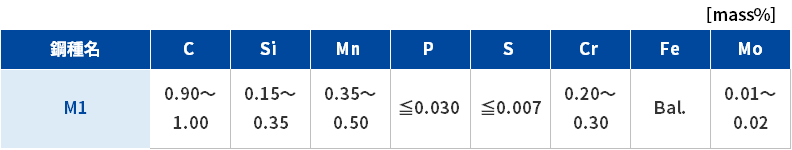

鋼(Fe-0.8C)の代表値を参考として掲載しています。

密度

7.84 g/cm³

磁性

あり

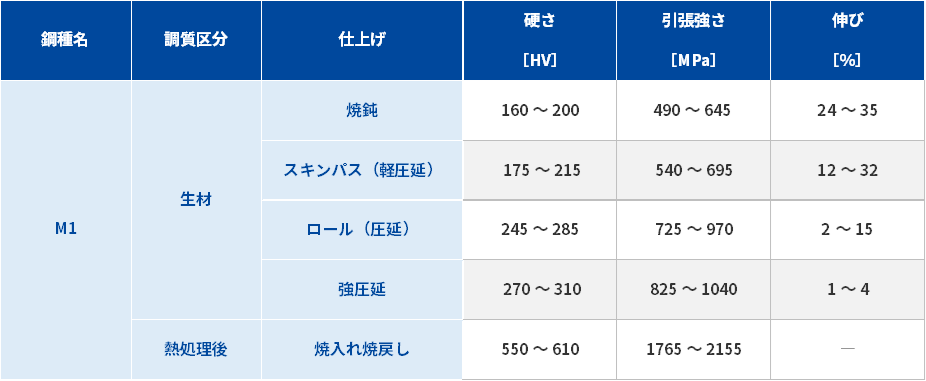

M1の各仕上げにおける機械的性質(代表値)は下表の通りです。

M1は焼入れ可能な鋼種です。
一般的な焼入条件は[790~850℃油冷(760~820℃水冷)]です。
寸法や形状、要求特性、焼入方法に応じて数十秒~数分保持した後、冷却を行います。
冷却は水冷の方が油冷よりも硬く焼きが入りますが、焼入歪や焼き割れなどの危険があるため、油冷を採用する場合もあります。

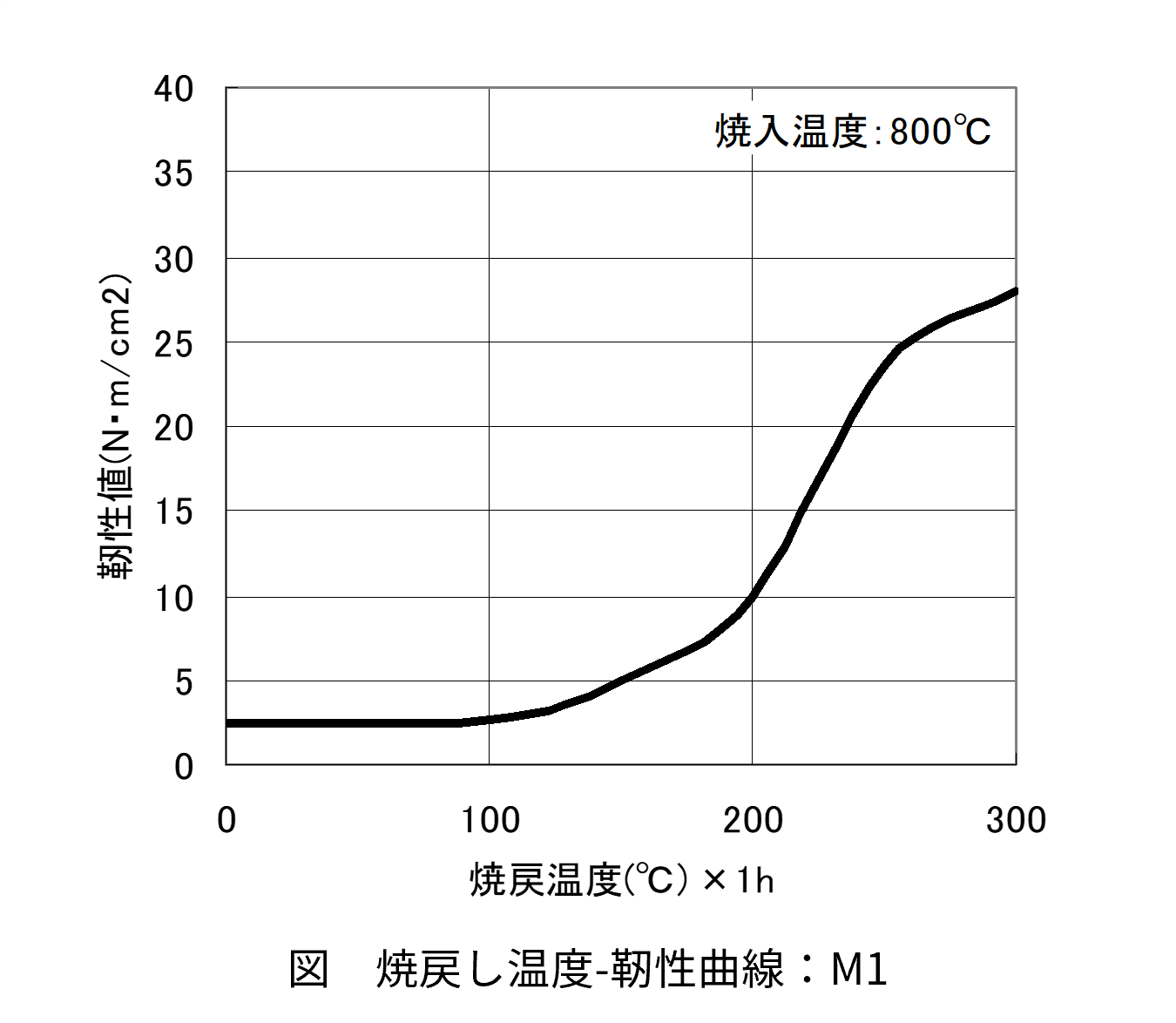

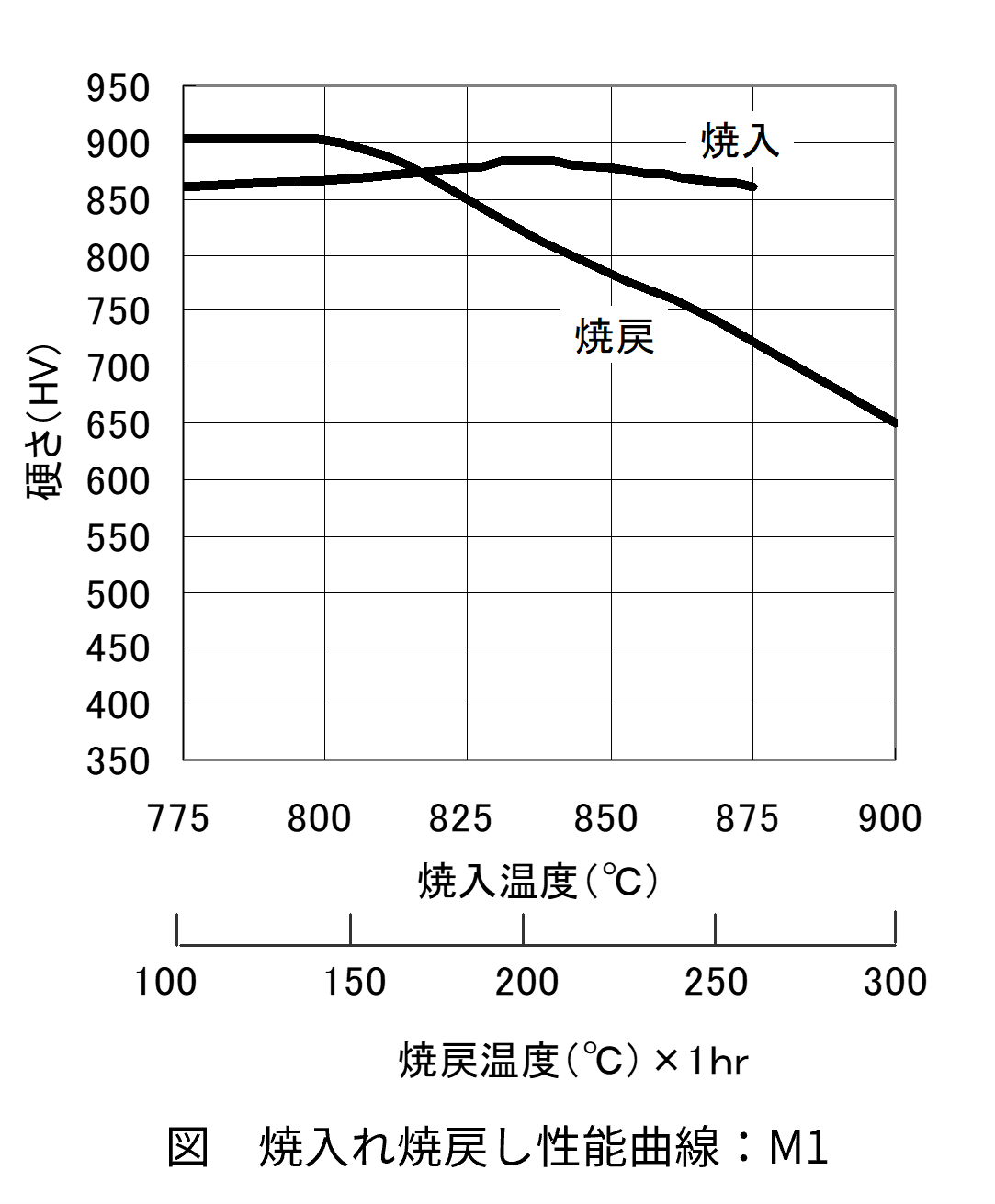

焼戻し温度は、要求する硬さや靭性に応じて焼入れ焼戻し曲線を参考に選定ください。

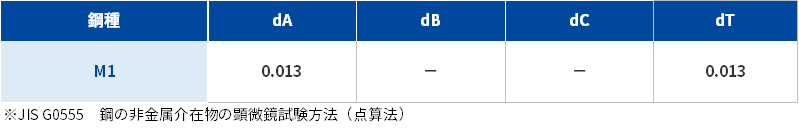

普通の製造条件で作られた一般鋼材は、その製鋼過程で多少の非金属介在物の混入は避けられず、高信頼性が要求される用途では、時として問題になる場合があります。
M1, M2はSK4に相当する高清浄鋼で、従来の製鋼過程に特殊な精錬工程を追加して、介在物を減少させるようにしたもので、ESR鋼には及びませんが、特に寿命や疲労特性が重視される用途に適しています。

メリヤス針・繊維機械部品用材料

耐摩耗性や耐疲労特性などを向上させた当社独自の鋼種ラインナップです。

みがき特殊帯鋼 一覧

みがき特殊鋼各種の特徴や特性を一覧でご覧いただけます。

製品検索

特性から探す

引張強さから探す [MPa]

耐力から探す [MPa]

伸び率から探す [%]

硬さから探す [HV]

材料カテゴリから探す

キーワードから探す(材料名/規格番号/特徴など)
